طراحي و نظارت بندر بزرگ مسافري- تجاري آفتاب
جزئیات
کارفرما
نوع پروژه
شرح
مساحت کل بندر:47 هکتار
مساحت حوضچه: 5/17 هکتار
اسکله: 6 پست اسکله تجاری و 5 پست اسکله مسافری
طول موج شکن: بازوی اصلی 1020 متر و بازوی فرعی 140 متر
پلان کلی بندر آفتاب
محدوده طرح مورد مطالعه در حد فاصل روستاهاي گرزه و كلات از توابع بخش شيبكوه شهرستان بندر چارك واقع در غرب استان هرمزگان مي‌باشد. تأمين و ساماندهي ارتباط مورد نياز با پسكرانه جنوبي كشور از طريق منطقه گرزه از راهكارهاي اجرايي مصوب در بخش ترانزيت و حمل و نقل منطقه آزاد كيش قرار گرفته است. منطقه گرزه در غرب بندر چارك از نزديكترين نقاط سرزمين اصلي به جزيره كيش مي‌باشد. موقعيت ويژه اين منطقه هنگامي آشكارتر مي‌گردد كه نگاه به اين ناحيه بكر و دست نخورده، نگاهي بلندمدت و بعنوان دروازه‌اي از سرزمين اصلي به جزيره مهم و استراتژيك كيش و منطقه‌اي با مزاياي طبيعي فراوان بعنوان ناحيه پشتيباني جزيره كيش باشد. براين اساس منطقه گرزه در برنامه‌ريزيهاي ميان مدت و بلندمدت جزيره كيش جايگاه خويش را يافته است . نيازهاي فزاينده به تبادلات دريايي با سرزمين اصلي، ضعف مهم و انكارناپذير فقدان يك بندر مناسب در سرزمين اصلي، كه با كوتاهترين فاصله ممكن ارتباط دريايي با كيش برقرار سازد را آشكارتر مي‌نمايد. در اين راستا شركت گروه سرمايه‌گذاران كيش اقدام به سرمايه‌گذاري و احداث و توسعه
« بندر آفتاب» (در منطقه گرزه) نموده‌اند که طراحی این بندر به مهندسین مشاور پویا طرح پارس واگذار شده است.
بخشی از موج شکن بندر

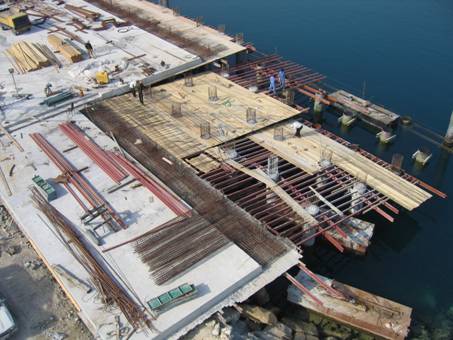

عملیات اجرایی اسکله بازرگانی
عملیات اجرایی اسکله بازرگانی
عملیات اجرایی اسکله بازرگانی

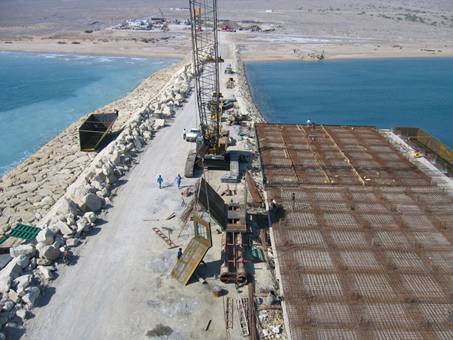

نمايي از عمليات اجرايي اسکله بندر آفتاب قبل از پايان عمليات اجرايي

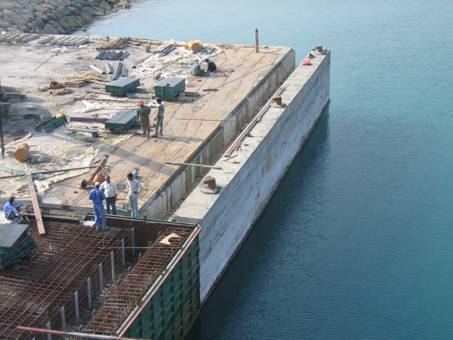

اسکله بندر آفتاب در پايان عمليات اجرايي
بندر آفتاب در زمره بندرگاههاي مسافري- تجاري مي‌باشد كه وظيفه محوري آن ارائه خدمات ارتباطي به جزيره كيش خواهد بود. اهداف و فعاليتهاي اصلي اين بندرگاه را می توان در انتقال مسافر، انتقال وسايط نقليه با بار يا مسافر و انتقال كالا و بار به جزيره و بالعكس خلاصه نمود. برای این منظور 2 نوع شناور به شرح زیر به عنوان شناور های طرح بندر در نظر گرفته شده است:
شناور طرح مسافري: فري يا رو-رو با ظرفيت حدود 100 مسافر، با قابليت حمل خودرو :
طول شناور: حدود 50 متر
عرض شناور: حدود 25 متر
آبخور شناور: حدود 3 متر
شناور طرح حمل و نقل کالا :
تناژ : 7000 DWT
ماكزيمم طول : 125 متر
ماكزيمم آبخور : 7 متر
با توجه به شناور های انتخاب شده به عنوان شناور طرح بندر، حوضچه بندر با دو موج شکن اصلی به طول 1020 متر و فرعی به طول 140 متر از نفوذ موج و رسوب محافظت شده است که دهانه ورودی بندر به عمق متوسط 9 متر و عرض 120 متر (در بستر دریا) رو به سمت غرب می باشد. با احداث این موج شکن ها حوضچه ایمنی یه مساحت 5/17 هکتار برای پهلو گیری و مانور کشتی ها ایجاد خواهد شد. در بندرگاه آفتاب بدليل تنوع عملكردهاي بار و مسافر انواع مختلفي از اسكله‌ها مورد بهره‌برداري قرار خواهند گرفت. بنابراین 12پست اسکله اصلی با 3 نوع کاربری متفاوت برای بندر آفتاب طراحی شده است : 6 پست اسکله برای تخليه و بارگيري كالا، 5 پست اسکله برای حمل و نقل مسافر و خودرو و یک پست اسكله مايعات.

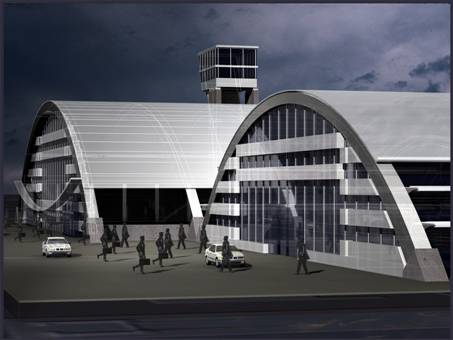

طرح ترمینال مسافری

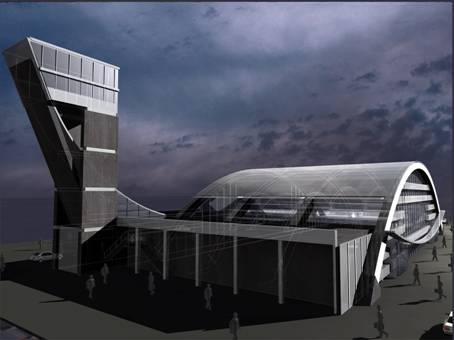

طرح ترمینال مسافری
با توجه به فعاليتهاي محوري بار و مسافر در بندر آفتاب ساختمانها و تاسيسات خشكي زير براي سايت بندري آن در نظر گرفته شده است:
مجموعه ساختمان های مسافري بندر به مساحت 5200 متر مربع:
ساختمان ترمينال مسافري
پاركينگ
محوطه انتظار خودروها براي سوار شدن به شناورها
فضاهاي تفريحي
فضاهاي خدماتي
مجموعه ساختمان هاي اداري بندر شامل به مساحت 3500 متر مربع :
حوزه ریاست بندر
اداره گمرك
نهاد رياست جمهوري و ساير موارد ذيربط با تردد بين المللي
نيروهاي انتظامي
قرنطينه ها
حراست
بخش خصوصي
خدمات رفاهی
مجمو عه انبار های بندر:
کانتینر یارد : این محوطه که در پسکرانه اسکله های 4 تا 6 در نظر گرفته شده است دارای مساحتی حدود 11 هکتار خواهد بود که در صورت نیاز قابل توسعه در محوطه رزرو شمال بندر نیز می باشد.
انبارهاي CFS : این دو انبار که محل تقسیم کردن کانتینرها می باشد در مجاورت کانتینر یارد تعبیه شده اند و هر کدام مساحتی حدود 630 متر مربع خواهند داشت.
انبارهاي روباز : این انبار ها که برای پشتیبانی اسکله های 1 تا 3 در نظر گرفته شده است مجموعا 7 هکتار وسعت دارند که می تواند برای دپوی مصالح فله و یا هر نوع بار عمومی دیگر مورد استفاده قرار گیرد و در صورت عملیا تی شدن رمپ اسکله 3 از این انبارها برای پار کینگ این رمپ نیز می توان استفاده نمود.
انبارهاي مسقف کالا: در طرح بندر آفتاب دو انبار سرپوشیده به مساحت 10800 متر مربع نیز در نظر گرفته شده است.
انبار تجهیزات : برای پشتیبانی و تعمیر ماشین آلات بندر، 2 انبار تجهیزات نیز در بندر در نظر گرفته شده است که یکی از آنها مساحتی برابر 4500 متر مربع و دیگری 8600 متر مربع خواهد داشت.
سایر ساختمان های مورد نیاز:
برج کنترل
آتش نشاني
مخازن مایعات
پارکینگ، پمپ بنزین و سرویس تریلی و کامیونها
پست برق و تأسيسات
فضای سبز و پارک ساحلی
